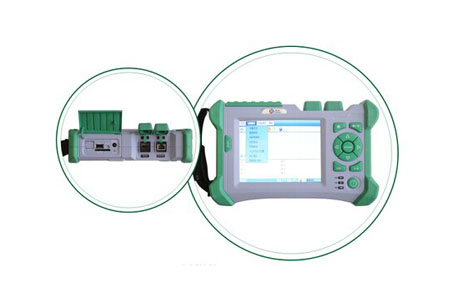

网络性能测试仪
产品概述
产品特点
技术指标

SY-N592网络性能测试仪可以应用于10/100/1000Mbps以太网专线、NGN网络、多业务传送平台及光纤通道等各种业务测试,是NGN网络设备研发、网络组建、网络维护、网络优化、运营决策及增值应用的实用工具。

SY-N592可以对NGN网络中的业务数据流提供物理层、数据链路层及网络层的监测(IP承载网),还可以对NGN网络的语音质量做互动性评估,能够直接监测到实际用户体验的业务质量。

SY-N592提供了强大的分析、统计和处理功能。仪表支持符合IEEE 802.3标准的10/100/1000BASE-T铜缆和1000BASE-SX/LX/ZX千兆以太网SFP光接口等多种网络的性能及SIP、RTP、RTCP等多种NGN协议测试和业务分析。提供协议解码、通用指标统计、IP承载网性能测试及协议仿真测试等功能。操作简单,用户可以灵活选择、编辑测试配置,自动设置测试接口。强大的测试和仿真功能全面满足专业和非专业测试的需要。


主要用于千兆位以太网的性能测试和协议分析,仪表采用模块化设计,测试主机和测试模块独立,便于升级测试,提供多台仪表同时进行测试的功能,提供仪表间时钟同步方法。仪表支持多种监测模式,在任何情况下能够100%的数据捕获,不丢包。仪表能提供长时间的网络监测,可以保存原始数据、统计结果和测试结果。

主要适用范围:城域传送网、以太网(局域网、广域网)、SDH上的以太网(EoSDH)、多业务传送平台(MSTP)。

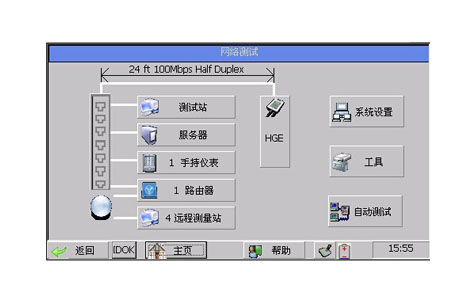

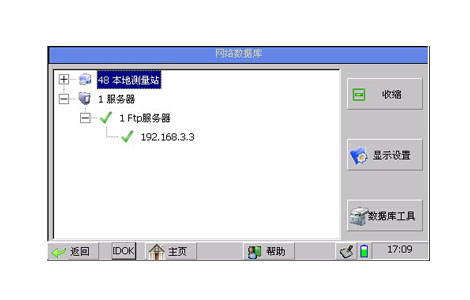

自动网络拓扑发现

自动发现网络拓扑,显示交换网络中的所有设备,并支持节点之间对应关系的分析,使测试人员能够立即方便快捷的查看不同子网上的IP和IPX设备及MAC地址、网络地址和名称等。

  一键自动测试

使用非常简便,可以通过产品预先定义并可根据需要随时修改的性能测试套件,只需要按一个键,就可进行测试。

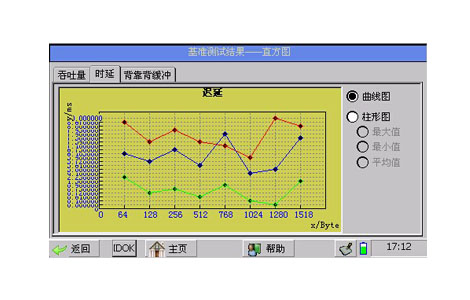

 RFC2544性能基准测试

iT-5920网络性能测试仪是一种强大的以太网性能测试工具,采用RFC2544定义的标准化点到点测试方法能够测量吞吐量、时延、背对背帧和丢帧情况,测试结果可以存储在U盘上。

 网络检测及错误定位

可以方便快捷的确定10/100/1000Mbps以太网络情况,包括网络利用率、广播、碰撞和错误等情况,并且能检查分配不正确的子网掩码、配置错误的服务器和重复的IP地址。

  可以配置的1Mbit/s-1Gbit/s的线路速率

支持IEEE 802.3标准10/100/1000BASE-T铜缆和1000BASE-SX/LX/ZX千兆以太网SFP光接口。在铜缆和光纤接口上提供了最大1000Mbps全线速的容量。可以配置最大到1000Mbps的任意线路速率,使测试变得更快速、更高效,您只需测试自己(或您的客户)感兴趣的信息速率。

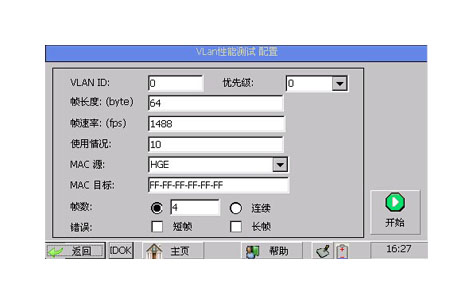

  VLAN测试

提供8个单播精确匹配地址过滤器用于过滤基于DA或SA的有可选VID的帧。同时,VLAN性能测试工具会生成网络流量,可以为不同的应用程序配置,用于测试VLAN性能。

误码率测试

误码率测试工具通过特别为城域传送网中的各种网络技术而设计的各种压力测试图案,完成各种网络/业务日常维护与测试及以太网业务开通所必需的测试功能。

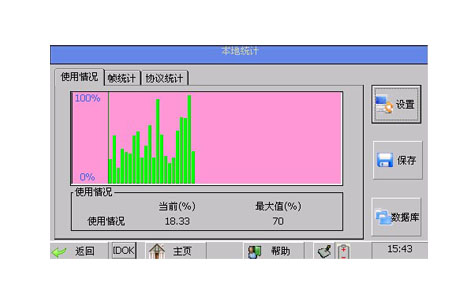

完善的统计功能

支持对所连接的网络和节点的MAC地址、IP地址、NetBIOS名称、NetBIOS域、DNS名称、SNMP名称、服务器、线路利用率、广播和组播个数、错包率、碰撞率、FCS出错帧数、帧长度、超长帧数、超短帧数等的统计;支持对网络层协议分布情况的统计。可以根据统计结果分析网络状况。

  完善的IP承载网测试手段

支持对网元设备、网络端到端性能及基于分布式的端到端全网性能测试等多种测试手段,可通过点到点的双端仪表或两个仪表对测、多点到多点的仪表测试等方式完成IP承载网的全面维护。

 完善的应用层测试功能

支持IP PING测试和对网络连通性验证的响应;自动测试电子邮件、网络、文件、DNS、DHCP、IPX、FTP等指标;支持对交换机和路由器的性能指标的测试;支持网页浏览等功能。

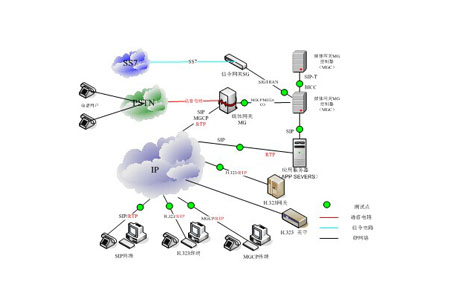

  强大的NGN网络测试功能

支持SIP、RTP、RTCP等协议测试;支持语音质量MOS值、R值测试;对NGN的语音业务进行客观的语音质量评估和监测。

  体贴的设计

丰富的在线手册,方便使用;

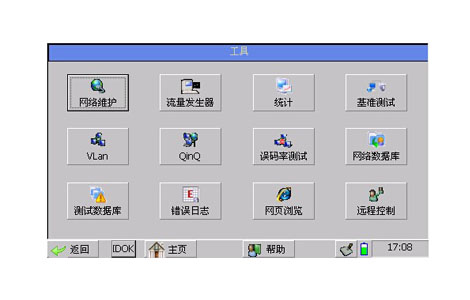

采用大型背光式触摸TFT真彩屏,Windows CE操作系统;

采用了人性化的人机图形化界面设计,全部中文显示;

体积小、重量轻、带充电电池,用户操作简捷高效,适合应用于现场业务操作环境。


Ø  输入信号速率:10/100/1000Mbit/s自适应

Ø  具有全线速流量发送能力,能够全线速流量生成和发送10/100/1000Mbps以太网业务流量。

Ø  用户可生成各种以太网帧,包括constant、bursty、ramp帧等。

Ø  可以测试的以太网帧长度为:从最小帧长到MTU顺序递增。包括64,128,256,512,768,1024,1280,1518字节帧及“JUMBO”(大帧,最大可到64K字节)等典型应用。

Ø  可测试路由器收到随机的256个网络地址中的数据帧时对性能的影响。

仪表配置

主机配置

    内置U盘接口,方便数据存储;

      4.32 TFT LCD,480′272,真彩色;

      USB、以太网适配器、触摸式屏幕等;

      4000mA锂电池,外接直流电源适配器;

  重量:<2kg;

      WindowsCE 5中文操作系统。

接口指标

  10/100/1000M自适应RJ45电口;

 1000M光接口(包括单模和多模接口,基于SFP的1000BASE-SX,LX,ZX光接口);

 3.5mm立体声插孔。

工作环境

    工作温度:-25℃~60℃(存储);

    相对湿度:70~90%@40℃(不凝露);

    储存和运输温度:-40℃~+70℃;

    冲击:15G加速度,峰-峰值(11ms连续);

    振动:5-17HZ,0.1"双峰位移;17-500Hz,1.5G加速度,峰-峰值;

    输入电压:220/9V(DC)。;

    工作时间:待机8小时,工作3小时(电池供电)。

具体功能描述:

一、基本情况

1.    物理接口

1)    以太网接口:具备两个10M/100M/1000M自适应电接口和两个1000M光接口。光口采用小型可插拔收发器(SFP)模块。

2)    其它接口:具备USB接口,可方便连接优盘拷贝测试结果和软件升级。

2.    测试界面:支持中文图形化测试界面。采用真彩色高分辨率大屏幕设计,能够在室内或室外使用。

3.    操作要求:手持式,携带方便,按键简单,触摸屏。仪表界面包含帮助文件。

4.    供电要求:可通过内置电池独立供电进行测试,也可外接电源。外接电源的插入或拔出不影响正常测试。

5.    快速启动:仪表能够在15秒钟内完成启动做好测试准备。切换功能无须时间重新准备。

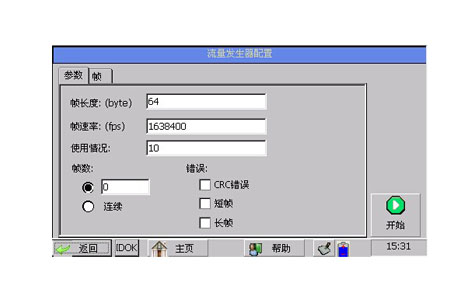

二、流量测试功能

1.    每个测试接口(可随意选择一个端口)具有1000Mbps线速流量发生和接收的能力。

2.    可设置发送流量帧总数量。也可通过设置流量发生时长来控制流量发生状态。

3.    支持以太网II型帧和802.3SNAP帧、802.3IPX帧等8种帧格式。

4.    可通过设置数据帧长度、数据帧速率配置流量,也可直接设置流量带宽。

5.    可模拟1-200个测量站。

6.    可发送常量、斜坡、突发流量。可设置流量发送间隔、流量变化速率等。

7.    发送的流量内容支持源/目的MAC地址、源/目的IP地址、TCP/UDP端口号等的设置;支持VLAN(QinQ)ID和优先级、IP QoS的设置;支持MPLS设置等。

8.    支持短帧(最小46字节)和长帧的发送。

9.    支持错误帧的发送,包括FCS校验错帧、IP校验错帧等。可选择手动或自动插入校验码。

10.  可任意设置TOS、TTL等参数;

11.  可在发送流量中插入暂停帧。可按时间间隔插入或手动插入暂停帧。

12.  具有多数据流的生成能力,至少支持8条独立设置的流,可独立设置的参数应包括流量比例、MAC地址、IP地址、包长度、VLAN(QinQ)、IP QoS、端口号等。每个流切换时,数据不中断。

三、过滤功能

1.    可按照1-4个MAC或1-8个IP进行过滤。

2.    可按源子网段、目的子网段进行IP过滤。

3.    可按单独的源IP地址或目的IP地址进行过滤。

4.    可按TTL、TOS等参数进行过滤。

5.    可按源、目的端口号进行过滤。

6.    可按上述几种条件任意设置上百种组合过滤方案。

四、流量分析统计功能

1.    支持基于VLAN ID和IP QoS、端口号的过滤分析。

2.    支持按照带宽利用率、帧长范围分布、错误帧、单播、广播等帧类型的统计分析。

3.    支持对802.3、SAP、VLAN、QinQ、PPPOE、PPP、IP、TCP、UDP、ICMP、ARP等协议帧的统计,可按计数和百分比显示。

4.    支持基于VLAN ID(包括一层(VLAN)、二层(QinQ))的统计分析。统计包括该VLAN ID帧的优先级、源MAC、源IP等。

5.    支持按照MAC地址或IP地址对接收流量进行统计排序。

6.    能识别测试产生数据流

7.    识别成功发送或接收的帧个数(单播、广播、组播);识别发送或接收的错误帧总数(错误FCS等)。

8.    能统计发送或接收到的控制帧(帧类型为0x8808)、VLAN帧、PAUSE帧的总数。

9.    能统计半双工下延期发送的帧个数、冲突总次数、重复发生前一帧的努力次数达到16次的帧总数。

10.  识别流控帧错误、操作码错误、长度/类型错误、10M/100M下的排序错误等。

五、误码测试功能

1.    支持MAC层、IP层的误码测试。

2.    支持单向上行或下行测试,也可进行上下行非对称测试(不同压力图案,不同帧速率,不同帧长度、不同插入错误概率等)。

3.    支持29-1、211-1、215-1、220-1、223-1、229-1、231-1、全0、全1等多种测试码型的选择,并支持自定义码型。

4.    支持误码的插入,可设置插入误码的概率。

5.    可提供误码产生时的详细信息,如产生时间、误码个数等。

六、RFC2544测试功能

1.    支持上下行不对称测试(不同帧类型、不同帧标签(VLAN、QinQ、MPLS)、不同帧头内容、不同帧速率、不同帧长度)。

2.    具有以太网性能测试(RFC2544)功能,包括吞吐量测试、时延测试、帧丢失测试和背靠背帧测试。

3.    支持多组测试参数的保存和调用。

4.    测试结果以图形和表格的形式显示。

5.    支持测试结果通过或失败的门限判定。

七、时延抖动测试功能

1.    可选择按不同流量类型、帧长进行时延抖动测试。

2.    可单独进行上行或下行时延抖动测试,也可同时进行上下行时延抖动测试。

3.    可分析抖动最大、最小、平均值。

4.    可统计业务中断时间。

八、环回测试

1.    可通过在远端放置一台仪表并执行环回测试以测量双向链路上环回时延。

2.    支持MAC和IP层环回测试。

3.    可统计收发帧数量、错误帧数量、环回时间。

九、通过模式

1.    支持10M/100M/1000M两电口的通过模式。

2.    支持两光口的通过模式。

3.    支持一个光口、一个电口的通过模式。

4.    支持通过模式下的MAC过滤、IP过滤功能。

十、其它说明

1.    支持两台仪表自动配合测试,一台仪表也能完成全部测试。

2.    流量、误码、RFC2544、时延抖动等主要功能均支持VLAN ID和优先级、IP Qos的设置,并支持二层VLAN的嵌套测试。

3.    支持PING、TRACEROUTE测试。

4.    支持端口定位功能。

5.    支持线缆测试功能。

6.    支持光功率测试。

7.    支持接口的光/电互转。

8.    支持任意两个端口实现通过模式,串接于网络中监听网络流量情况。

9.    所有测试结果可以被保存、查看、删除及拷贝。测试结果可保存测试人员、测试时间等信息。测试结果可以保存为xls文件格式通过优盘导出。
