基站综合测试仪
产品概述
产品特点
技术指标
适用范围：主要用于现代通信系统各种基站的研发、调测、安装和维护
产品描述：

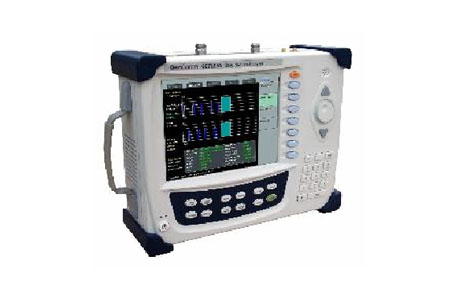

GC7105A是先进的手持式综合基站分析仪，提供线缆、基站信号分析、功率测量、射频干扰分析、传输误码测试等多种功能，它集合了天馈线分析仪、频谱分析仪、功率计、TD-SCDMA，CDMA IS-95，CDMA2000，CDMA20001x，EV-DO，GSM，EDGE，WCDMA，HSDPA 信号解调分析、通道功率扫描、干扰分析、GPS接收机模式、T1和E1等多种功能于一体，满足各种应用。它把所有基站研发、调测、安装、维护和故障排查所需要的测试仪表合而为一，并提供了高分辨率的触摸显示屏和极易掌握的操作界面，大大简化了技术人员的工作量，是适合基站研发、调测、安装、维护和故障排查的工具。
产品特性：
l 频谱分析仪（频率范围：10KHz - 3800MHz）
l 发射机测试及分析
TD-SCDMA、CDMA2000、EVDO、GSM、GPRS、EDGE、WCDMA、HSDPA分析
l 信道扫描仪
在TD-SCDMA、GSM、CDMA或WCDMA网络中可以测量多达20个信道
在GSM测试模式下时，可以显示多达128个下行信道的功率和相关信息
l 空口测量
在不影响基站正常工作状态的情况下即可完成对基站的维护和信号分析
l 电缆及天馈线分析
回波损耗、驻波比（VSWR）测试、电缆损耗测试、距离故障点定位（DTF）、插入损耗和增益
l 功率计
内部的，标准的功率测试模式，不需要外接功率探头
外部的，利用外部的功率传感器，可进行高精度功率测量
l E1/T1 分析仪
l 干扰分析
能够帮助用户定位和识别干扰基站正常工作的周期性或突发性信号
l 自动测试
自动测试功能使其能便于长时间地监测小区，捕捉足够的数据以探测并随机/离散发生的异常
l GPS 选件
能够跟踪定位被测基站的精确位置信息和时间信息
| 频谱分析仪 | 天馈线分析仪 | ||||
| 输入频率范围 | 100kHz ~ 3.8GHz | 频率范围 | 25MHz ~ 3.8GHz | ||
| 频率准确度 | ±0.05ppm （内部时钟） | 频率分辨率 | 100KHz | ||
| 频率老化 | ±0.5ppm/年 | 数据点 | 126，251，501，1001 | ||
| 最大输入电平 | +30dBm(1W) | 驻波比 | |||
| 幅度准确度 | ±1.0dB | 驻波比范围 | 1 ~ 65 | ||
| 分辨率带宽(RBW) | 100Hz ~ 1MHz | 回损 | 0 ~ 60 dB | ||
| 可视带宽(VBW) | 1Hz ~ 1MHz | 分辨率 | 0.01 或0.01dB | ||
| 动态范围 | >85dB | 电缆损耗（cable Loss) | |||
| 输入衰减 | 0 ~ 55dB (步长5dB） | 动态范围 | 0 ~ 30dB | ||
| 单边带相位噪声 | -95dBc @ 30KHz偏置 | 分辨率 | 0.01dB | ||
| -105dBc @ 100KHz偏置 | 故障点距离（DTF） | ||||
| DANL（底噪） | 典型值 -140dBm（RBW：100Hz，预放：开） | 距离 | 1250 米 | ||
| 驻波比范围 | 1 ~ 65 | ||||
| 频率 典型值 最大值 | 回损范围 | 0 ~ 50dB | |||
| 10M~1GHz 140dBm 142dBm | 增益/插损 测量 | ||||
| 1G~2GHz 138dBm 140dBm | 频率范围 | 25MHz ~ 3.8GHz | |||
| 2G~3GHz 138dBm 138dBm | 频率分辨率 | 100kHz | |||
| 测量范围 | DANL ~ +30dBm | 输出功率电平 | -10dBm 典型值 | ||
| 端口驻波比 | <1.5 | 动态范围 | 25MHz ~ 2GHz 80dB | ||
| 信道扫描器 | 2GHz ~ 3.8GHz 60dB | ||||
| 频率范围 | 100KHz ~ 3.8GHz | 功率计 | |||
| 频率准确度 | ±10Hz + 参考频率/时间准确度 | 频率范围 | 100kHz ~ 3.8GHz | ||
| 测量范围 | -110 ~ +20dBm | 显示 | ±100 dBm（用户可设） | ||
| 信道功率准确度 | ±1.0 dB | 测量范围 | -70dBm ~ +30dBm | ||
| WCDMA/TD-SCDMA/HSDPA发射机分析仪 | 偏置范围 | 0 ~ 60dB | |||
| 频率范围 | 410~495MHz，805~940MHz 1750~2170MHz | 准确度 | -40dBm≤功率≤ 30dBm±1.0dB | ||
| -70dBm≤功率≤ -40dBm±1.5dB | |||||
| 频率准确度 | ±10Hz+ 参考频率/时间准确度 | 端口驻波比 | <1.5 | ||
| EVM准确度 | ±2.0% for 2%<EVM<20% | CDMA 发射机分析仪 | |||
| 剩余EVM | 3.0% 典型值 | EVDO 发射机分析仪 | |||
| 码域功率 | ±0.5dB当码域功率> -27 dB | GSM/GPRS/EDGE 发射机分析仪 | |||
| 16, 32, 64DCPH (测试模式1） | 基本指标 | ||||
| 16, 32DCPH (测试模式2, 3） | 显示屏 | 8.4" TFT LCD 800×600 模式 | |||
| CPICH准确度 | ±1.0 dBm | 交流电源 | 100 ~ 240V， 2.5A，50 ~ 60Hz | ||
| 信道功率 | ±0.7dB（典型值） | 电池（锂离子） | 11.1V & 7200 mAh | ||
| 占用带宽 | ±100KHz | 接口 | 串口，USB，RJ45，GPS天线 | ||
| 剩余ACLR | <-56dB@5MHz, <-58dB@10MHz | 重量 | 5.6kg（包括电池） | ||
| ACLR准确度 | ±0.7dB | 尺寸 | (W×H×D) 315×245×95 mm | ||
